1. Класифікація за типом і способом підключення:
Тип: дистанційний, інтегрований, вставний
Спосіб з'єднання: фланцеве з'єднання, затискне з'єднання, різьбове з'єднання.
Як показано нижче:
 |  |  |
 |  |  |
2. Особливості та застосування:

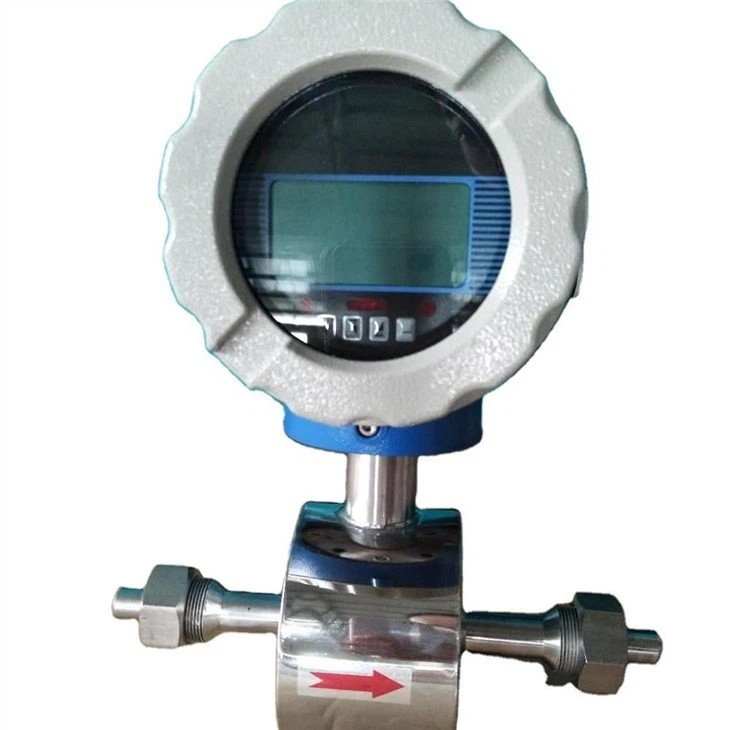

Магнітні витратоміри для води - це прилад, який вимірює потік провідних рідин на основі закону електромагнітної індукції Фарадея. Коли провідна рідина тече в трубі, вона розрізає лінії магнітного поля у вертикальному напрямку, і індукований електричний потенціал генерується на електродах по обидва боки труби. Величина наведеного потенціалу пропорційна середній швидкості потоку провідного середовища всередині труби. Величина наведеного потенціалу передається на перетворювач, і перетворювач обчислює швидкість потоку за годинниковою стрілкою та кумулятивну швидкість потоку.
⑴. У трубопроводі немає опорних частин, втрата тиску дуже мала, вимірюваний діапазон потоку великий, відношення максимальної швидкості потоку до мінімального потоку, як правило, перевищує 20:1, а застосовний діапазон діаметрів промислових труб широкий, до 3м.
⑵. Вихідний сигнал лінійний з виміряною витратою і має високу точність. Він може вимірювати швидкість потоку всіх провідних рідин, таких як кислоти, луги, сольові розчини, вода, стічні води, корозійні рідини, бруд, мінеральна целюлоза, паперова маса тощо з провідністю, що перевищує або дорівнює 5 мкс/см. .
3. Технічні параметри:
Назва продукту | Витратомір напоїв |
Максимальна швидкість потоку | 15m/s |
Рівень точності | ±0.5% ,±0.2% |
Провідність рідини | >5 мкСм/см |
Номінальний тиск | 1,6 МПа (якщо потрібно налаштувати, проконсультуйтеся з нами) |
Калібр | DN6-DN3000 |
Матеріал вкладиша | PTFE, PFA, F46 Жорстка гума, Неопрен, Поліуретан, |
Електрод | SUS316, Hastelloy C(HC),Hastelloy B(HB) |
Вологість навколишнього середовища | 5-100%RH (відносна вологість) |
Температура навколишнього середовища | Від -25 градусів до +60 градусів |
Діапазон вимірювання | 1500:1, менше або дорівнює 15 м/с |
Тип будови | Компактний тип, розділений тип, вставний тип |
Рівень захисту | IP68, IP67, IP65 (за замовчуванням) |
Ex-proof Mark | Технологія ExmdIIBT4 |
Блок живлення | 24 В постійного струму, 220 В змінного струму, літієва батарея 3,6 В |
Вихідний сигнал | 4-20Ma вихід, імпульсний вихід |
Протокол зв'язку | Modbus RS485, протокол Hart |
4.Вибірелектродиматеріал
| Матеріал електродів | Стійкість до корозії |
SUS316 | Для промислової води, побутової води, стічних вод, корозійних середовищ, широко використовуються в нафтовій, хімічній, сечовинні та інших галузях промисловості. |
Карбід вольфраму з покриттям з нержавіючої сталі | Для некорозійних, високоабразивних середовищ |
Тантал (тан) | Має відмінну корозійну стійкість, і скло дуже схоже, на додаток до фтористоводневої кислоти, димлячої азотної кислоти, лугу, майже всіх хімічних середовищ (включаючи соляну кислоту, сірчану кислоту та царську горілку) до корозії. |
Титан (Ti) | Він стійкий до морської води, різних хлоридів і гіпохлоритів, окисних кислот (включаючи димлячу азотну кислоту), органічних кислот, лугів тощо, і не стійкий до корозії чистих відновних кислот (таких як сірчана кислота та соляна кислота). Однак якщо кислота містить окислювачі (такі як азотна кислота, Fe +++, Cu ++), корозія значно зменшується. |
Hastelloy C(HC) | Окислювальна кислота, така як азотна кислота, змішана кислота або хромова кислота та змішана сірчана кислота, корозійна середа, але також стійка до окислювальних солей, таких як Fe +++, Cu ++ або інших окислювачів, таких як розчин гіпохлориту над морем рівень, корозія морської води |
Платино-іридієвий сплав | Застосовується майже до всіх хімічних речовин, але не до царської горілки та солей амонію. |
Hastelloy B(HB) | Соляна кислота всіх концентрацій нижче точки кипіння має хорошу корозійну стійкість, а також сірчану кислоту, фосфорну кислоту, фтористоводневу кислоту, органічні кислоти та інші неокислювальні кислоти, луги, неокислювальну корозію сольового розчину. |
5. Діапазон потоку
Потік----порівняльна таблиця потоку | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |

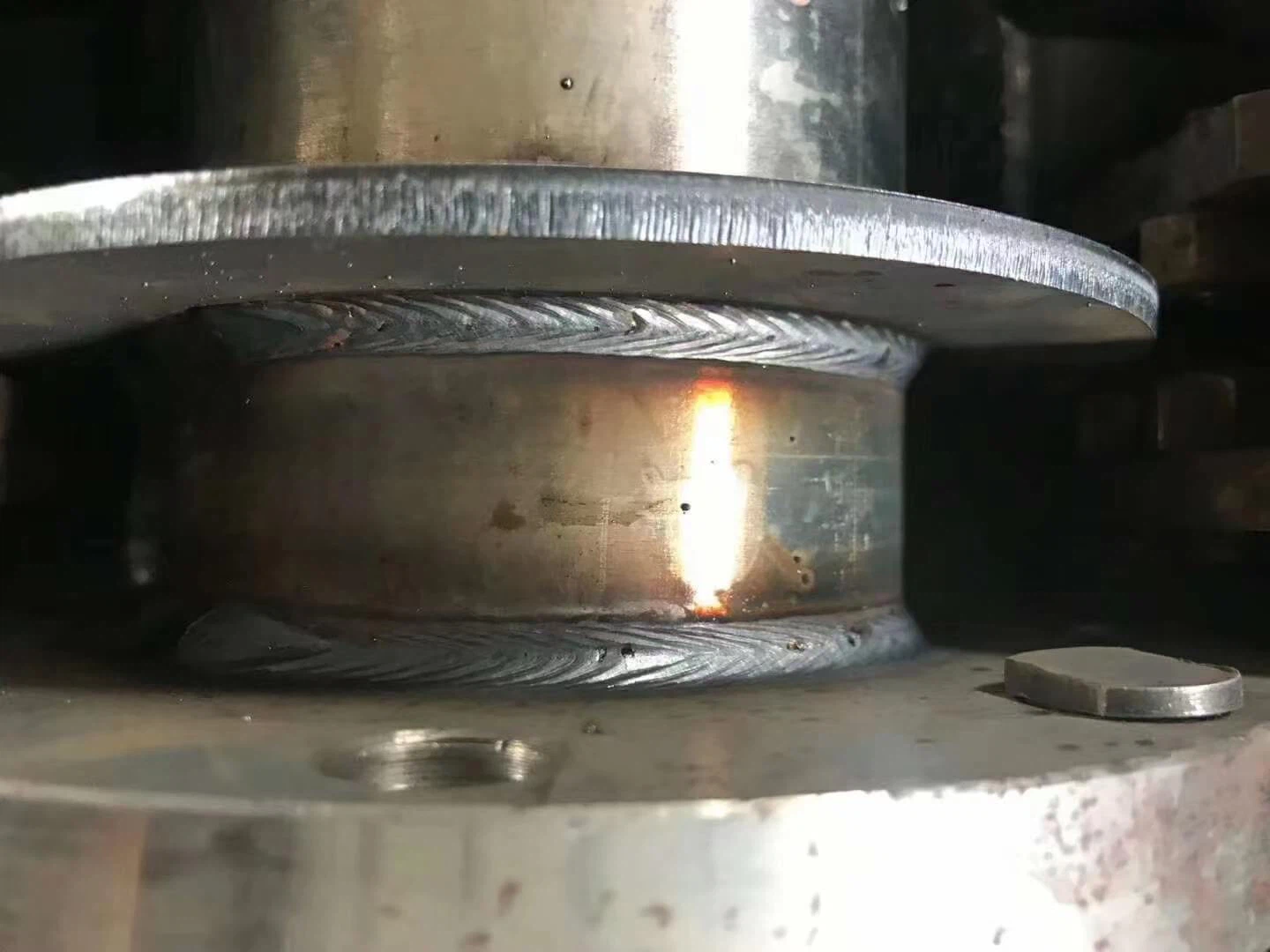

6. Зварювання деталей:
Зварювання магнітних витратомірів для водної частини також є критичною частиною. Ми використовуємо аргонодугове зварювання для безшовного зварювання, щоб забезпечити рівень захисту та термін служби датчика витрати.
 |  |
 |  |
7. ПОШИРЕНІ ЗАПИТАННЯ
З: Ви виробник?
A: Так, ми є виробником, ми можемо запропонувати вам найкращу якість витратоміра та конкурентоспроможну ціну. Може задовольнити ваші індивідуальні потреби.
Q: Чи є у вас сертифікат? Чи можете ви надати базу сертифікатів на мій запит?
A: Ми маємо сертифікат ISO та CE. Якщо вам потрібні інші сертифікати, ми можемо подати заявку.
З: Яка гарантія на ваш продукт?
В: Два роки гарантії.
8. Правильний метод встановлення:
9.Про нас:
Компанія Henan Junyuan має передові технології виробництва та ідеальну систему післяпродажного обслуговування. Основна продукція: електромагнітний витратомір води, вихровий витратомір повітря, витратомір турбінного масла, ультразвуковий витратомір води, дроселювальний пристрій, ротаметр, повний комплект автоматичного витратоміра, широко використовується в електроенергетиці, металургії, водопостачанні та водовідведенні. , нафтова, паперова, хімічна, медицина, легка промисловість, охорона навколишнього середовища та інші відділи.
Наша філософія: прагнення досконалості, професіоналізм.
Наша мета: вижити завдяки нашій якості, завоювати усну інформацію завдяки нашим послугам.
 |  |
 |  |
Якщо у вас є додаткові запитання, будь ласка, зв’яжіться з нами, у нас будуть професійні торгові представники, які зв’яжуться з вами, щоб відповісти на всі ваші запитання! ! !
