1. Принцип роботи:
Електромагнітний передавач витратоміра — це витратомір, який використовує принцип електромагнітної індукції для точного вимірювання та контролю потоку провідної рідини в трубопроводах. Він складається з датчика, що складається з двох електромагнітів, які створюють магнітне поле, перпендикулярне напрямку потоку, і провідної рідини, що проходить через нього.
Коли рідина протікає через магнітне поле, вона розрізає лінії магнітного поля і генерує напругу, пропорційну швидкості потоку рідини. Потім датчик перетворює цю напругу в сигнал, який надсилається на перетворювач.
Передавач, підключений до датчика, підсилює сигнал і перетворює його в лінійний вихід, пропорційний швидкості потоку.
Цей тип витратомірів є високоточним і надійним і підходить для різноманітних рідин, включаючи кислоти, луги та суспензії, стічні води та стічні води. На нього також не впливають зміни щільності рідини, в'язкості та температури.
Загалом, цей витратомір є інструментом вибору для всіх галузей промисловості, які потребують точного вимірювання потоку рідини та моніторингу. Він відіграє дуже важливу роль у забезпеченні ефективного контролю процесу, запобіганні витокам і зменшенні відходів.
Магнітні витратоміри ідеально підходять для вимірювання витрати струмопровідних рідин, таких як: вода, напої, пиво, молоко, кислоти, луги, стічні води, целюлозні шлами та електроліти. Лічильник більш точний, ніж інші витратоміри, і видає сигнал, незалежний від тиску, щільності, в'язкості та температури. Пристрій також простий в установці, експлуатації та обслуговуванні, забезпечуючи роки надійних і точних показань витрати.
|
|
| Принцип роботи електромагнітного датчика витрати |
2. Головна продуктивність технології:
* Номінальний діаметр (мм)
6,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,900,1000,1200,1400,1600,1800,2000,2200,2400,2600,2800,3000
* Точність
±0.2%,±0.5%
*Діапазон вимірювання (швидкість)
0.01 m/s至15m/s
*Провідність вимірюваного середовища
Більше 20 мкс/см
*Номінальний тиск (МПа)
Номінальний тиск датчиків(Це стандартний тиск, його можна подовжити, зв’яжіться з нашим торговим представником)
|
Номінальний діаметр（мм） |
10-50 |
65-300 |
350-1000 |
1200-3000 |
|
Номінальний тиск (МПа) |
4.0 |
1.6 |
1.0 |
0.6 |
3. Таблиця вибору футеровки виглядає наступним чином:
|
Лайнер |
Основна продуктивність |
|
Гумовий |
Хороша еластичність і зносостійкість; але нестійкий до корозійних рідин, таких як кислоти та луги |
|
PTFE |
Хімічні властивості політетрафторетилену (PTFE) є найбільш стабільними серед усіх пластмас, і він стійкий до киплячої соляної кислоти, сірчаної кислоти, царської горілки, концентрованих лугів і різних органічних розчинів; Харчовий клас: під час вимірювання харчових рідин першим вибором є покриття з PTFE; |
|
PFA |
Хімічні властивості подібні до PTFE, з хорошою стійкістю до негативного тиску та харчової якості; вартість використання вище, ніж PTFE; |
4. Таблиця вибору електродів виглядає наступним чином:
|
Матеріал електродів |
Основні характеристики та застосування |
|
SS316L |
Використовується для промислової води, побутової води, каналізації, стічних вод, целюлози, бруду тощо, не стійкий до корозії; підходить для нафтової, хімічної, металургійної та інших галузей промисловості, а також для муніципальних і природоохоронних галузей; вода для поливу сільськогосподарських угідь, |
|
HB |
З хорошою корозійною стійкістю до всіх концентрацій соляної кислоти нижче точки кипіння; також протистояти сірчаній кислоті, фосфорній кислоті, фтористоводневій кислоті, органічній кислоті та іншій неокислюючій кислоті, лугу та соляній кислоті тощо. |
|
HC |
Він має сильну кислотну корозійну стійкість і стійкість до неокислюючих кислот, таких як суміші азотної кислоти, хромової кислоти та сірчаної кислоти; антиоксидантні солі, такі як розчин гіпохлориту, морська вода та інші окислювачі. |
|
Титан |
Стійкий до морської води, різних хлоридів, гіпохлоритів, кислот-окислювачів (включаючи нітрозонову кислоту), органічних кислот, лугів та ін.; |
|
тантал |
Хороша стійкість до корозії, подібна до скла; він може майже протистояти всім хімічним середовищам (включаючи киплячу соляну кислоту, азотну кислоту та сірчану кислоту нижче 175C), але не плавикову кислоту, сильну сірчану кислоту та луги. |
|
Нержавіюча сталь, покрита карбідом вольфраму |
Він має високу зносостійкість і зазвичай використовується в рідинах, що містять осад або навіть дрібні тверді частинки, але він нестійкий до корозії. |
5. Внутрішня структура датчика:
Датчик передавача магнітного витратоміра в основному складається з вимірювальної трубки, системи збудження, електрода, корпусу та розподільної коробки.
Вимірювальна трубка: вимірювальна трубка розташована в центрі датчика, і через неї протікає рідина. Зварюється кислотостійкими трубами і фланцями з нержавіючої сталі, з ізоляційною прокладкою всередині.
Система збудження: в основному складається з котушки збудження та магнітного ярма, яке створює робоче магнітне поле.
Електрод: сигнал потоку буде згенерований після контакту електрода з вимірюваним середовищем, тому важливо вибрати відповідний матеріал електрода. Вибір електрода визначається на основі продуктивності вимірюваного середовища.
Оболонка: виконує роль опори, захисту та ущільнення. Клемна коробка: внутрішня клемна колодка, розташована на верхній частині датчика, з’єднує датчик із перетворювачем. Ступені захисту можна розділити на: IP65, IP67, IP68
6. Внутрішня котушка:
Компанія Henan Junyuan Automation Equipment Co., Ltd. використовує всі мідні дроти всередині корпусу лічильника, щоб лічильник працював більш стабільно та міг забезпечити високу точність і тривалий термін служби навіть після тривалого використання. Котушка виглядає так, як показано нижче:
|
|
|
7. Наші продукти:
⑴Відповідно до матеріалу: вуглецева сталь, SS304, SS316
⑵Способи з’єднання: затискач, різьба, фланець

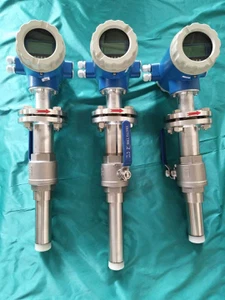

⑶Відповідно до типу: інтегрований тип, розділений тип, плагінний тип
|
|
|
|
|
|
|
|
|
8. Схема встановлення на місці:
9. Калібрування витратоміра:
Усі наші витратоміри проходять {{0}}точкове калібрування перед виходом із заводу, щоб забезпечити точність 0.5%, що може досягати максимум 0,2%, і 100% заводський рівень кваліфікації .
10. Часті запитання:
1.Q: Чи можемо ми бути агентом для ваших витратомірів?
A: Звичайно, але нам потрібно знати, з якої ви країни? У якому місті, якщо у вас немає агента у вашій країні чи місті, ви можете стати нашим агентом.
2.Q: чи є ваші продукти високоточними? Точність 0.2%?
A: Так. Точність наших продуктів може досягати {{0}}.2%, а нормальна точність становить 0.5%. Якщо точність становить 0,2%, то діаметр труби повинен бути менше DN300,
3.Q: Чи можу я отримати зразки? Який ваш MOQ у PCS?
A: Так, наш MOQ становить 1 шт.
4.Q: Які способи оплати ви підтримуєте?
A: Ми підтримуємо: платіж TT, платіж онлайн кредитною карткою, платіж Western Union, транскордонний платіж у юанях, платіж LC.
5. З: Як довго триває час доставки?
A: Наш орієнтовний час виробництва для 50PCS становить 4 робочі дні. Якщо їх більше, зв’яжіться з нашим торговим агентом, і він надасть вам конкретний час виготовлення. Ми багато років співпрацюємо з міжнародними експедиторами. Визначте спосіб доставки та час доставки залежно від кількості покупки.
Якщо у вас виникнуть додаткові запитання, зв’яжіться з нами. Усі колеги в Henan Junyuan Automation Equipment Co., Ltd. вітають ваші запити! ! !
