1. застосування:

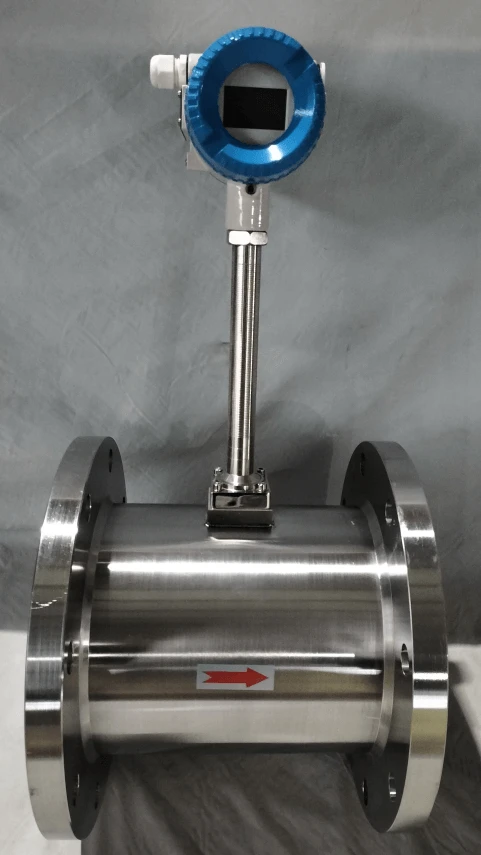

Витратомір пари вихрового типу є кращим пристроєм для вимірювання потоку перегрітої та насиченої пари. Його стандартна температурна стійкість становить 250 градусів, а найвища температурна стійкість може досягати 350 градусів. Точність вимірювання досягає 1%. Оскільки щільність пари змінюється з температурою, вихровий витратомір із компенсацією температури та тиску може одночасно вимірювати потік, температуру та тиск газу. Одиницею відображення може бути одиниця маси, наприклад кг/год або тонна/год, що забезпечує точність вимірювання. Режим живлення пристрою зазвичай такий: 24 В постійного струму + подвійне джерело живлення від батареї, вихід із 4-20MA, зв’язок Modbus, який може забезпечити віддалене підключення до системи керування та здійснювати моніторинг потоку, контроль, керування, статистику тощо .
|
|
|
|
|
|
|
|
|
|
|
|
2. Вибір і монтаж способу підключення:
Максимальна термостійкість інтегрованого типу становить 250 градусів, і це може бути імпульсний тип, інтегрований тип дисплея та інтегрований тип компенсації температури та тиску.
Максимальна температурна стійкість розділеного типу становить 350 градусів, і це може бути звичайний тип із дисплеєм, який є імпульсним типом + інтегратор потоку. Тип компенсації температури та тиску - це імпульсний тип + інтегратор витратоміра + датчик тиску + датчик температури.
Матеріал датчика вихрового типу витратоміра пари зазвичай: SS304 або SS316. Для труб діаметром DN50 (2 дюйми) і менше ви можете вибрати будь-яке з трьох з’єднань: різьбове, фланцеве з’єднання та фланцевий хомут. Для труб діаметром DN100 і більше ви також можете вибрати тип вставки.
3. Функції меню та значення параметрів наведено в наступній таблиці:
|
номер |
Відображення меню |
значення |
Вибір числового діапазону |
|
1 |
Одиниця Q m3/h |
Вибір одиниці витрати (за умовчанням 0) |
0: m3/hалгоритм 2 1: m3/mавтоматично додає N 2: l/h 3: l/m 4: t/h 5: t/m 6:кг/год 7: кг/м |
|
2 |
Режим Q Qvw фактичний |
Алгоритм на вибір (за умовчанням 0) |
0: Qvw фактичнийФактична об'ємна витрата (не газ або рідина) 1: Qm[dw]масова витрата (щільність робочих умов) 2:Qvn[@TnPn] стандартний обсяг газу 3: Qmg[dn@TnPn]масова витрата газу (стандартна щільність) 4:Qm steam[T]пара температурна компенсація 5:Qm steam[P]пара компенсація тиску 6:Qm steam[T&P]температура і компенсація тиску перегрітої пари 7: Спеціальний режим (для налаштування користувача) |
|
3 |
Q фактор K [P/m3] XXX. XXXXXXXXX |
Фактор потоку (за замовчуванням 3600) |
Встановіть коефіцієнт потоку приладу, щоб він не був 0 |
|
4 |
Щільність [кг/м3] ХХХХ. ХХХХ |
Встановлюється щільність (за замовчуванням 1000) |
Це має бути встановлено для алгоритмів 1 і 3 Одиницею є кг/м3, а не 0 |
|
5 |
Q20 мА m3/h ХХХХХ. ХХ |
Повний вихідний потік (за замовчуванням 1000) |
Необхідно встановити значення і не має бути 0, Одиниці вимірювання такі ж, як одиниці потоку |
|
6 |
Q cut-Zero [%] ХХ. Х |
Встановіть відсоток потоку зрізу та повного потоку |
Значення від 0 до 20, і за замовчуванням 1.0 % |
|
7 |
Q Up Al m3/h ХХХХХ. ХХ |
Верхня межа подачі тривоги (за замовчуванням 990.0) |
Вам не потрібно це встановлювати, зазвичай це не 0, Одиниці вимірювання такі ж, як одиниці потоку |
|
8 |
Q Dn Al m3/h XXXXXX. XX |
Нижня межа подачі тривоги (за замовчуванням 10.0) |
Вам не потрібно це встановлювати, зазвичай це не 0, Одиниці вимірювання такі ж, як одиниці потоку |
|
9 |
Демп С [S] ХХ |
Вихідний струм Час згасання (за замовчуванням 4 с) |
час демпфування призначений для уникнення великих коливань вихідного струму та показаної частоти Діапазон 2 ~ 32 |
|
10 |
Адреса Харта (0-15) 0 |
Встановіть HART спілкування, Адреса |
Діапазон від {{0}} до 15 (за замовчуванням 0) |
|
11 |
Очистити Q Введіть пароль XX |
Нульове очищення кумулятивної кількості |
Щоб очистити сукупне значення, Введіть пароль 70, І натисніть клавішу «E». |
4. Спліт типу з компенсацією температури та тиску:
5. FAQ:
1. Питання: Чи проста установка та налаштування трубопровідного вихрового лічильника?
A: Так, це дуже просто. Ми відкалібруємо обладнання та встановимо параметри відповідно до наданих вами параметрів, коли воно залишить завод. Ви можете встановити його та використовувати після отримання товару. Якщо вам потрібно оновити налаштування, ми надамо інструкції зі встановлення та використання, або наші професійні інженери віддалено допоможуть вам встановити та налагодити.
2. З: Ви виробник чи дилер?
A: Ми є виробником. Наша фабрика була заснована в 2002 році. На даний момент ми маємо більше ніж 20 років досвіду досліджень і розробок. Наша продукція експортується в більш ніж 60 країн світу і добре сприймається користувачами.
3. З: Чи можу я взяти зразки? Яка мінімальна кількість замовлення?
В: Звичайно, наша мінімальна кількість замовлення становить 1 шт.
4. Питання: скільки триває час доставки?
A: У нас є велика кількість аксесуарів, напівфабрикатів і інструментальних матеріалів зі звичайними параметрами. Якщо вам потрібно, ви можете повідомити нам вимоги до закупівлі, кількість тощо, і ми повідомимо вам час виробництва, спосіб транспортування та час.
