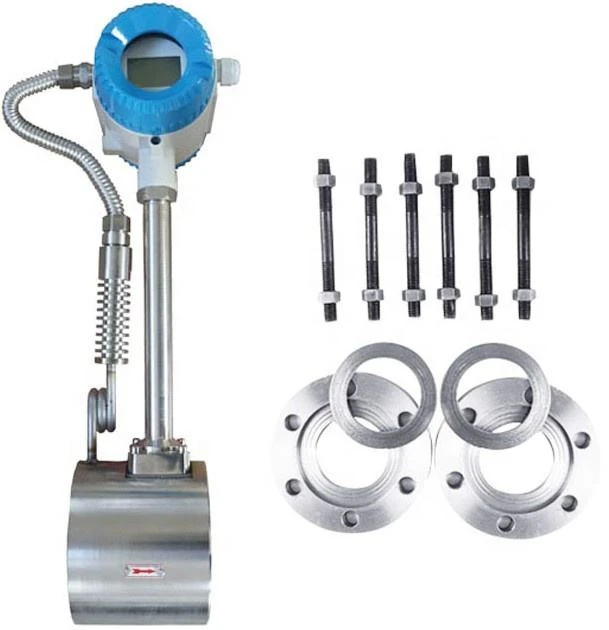

Вихровий масовий витратомір - це прилад, який вимірює витрату газів і рідин. Він може витримувати температуру до 350 градусів і доступний у моделях з компенсацією температури та тиску та без неї. Для вимірювання перегрітої та насиченої пари кращим вибором є вихровий витратомір з компенсацією температури та тиску. Він може одночасно відображати температуру, тиск і швидкість потоку, а одиницею вимірювання можна встановити об’єм або масу. Точність вимірювання до 1%.
2. Класифікація та специфікації типів матеріалів і конструкцій:
※ Пристрій відображення масового витратоміра Vortex виготовлено з алюмінієвого сплаву, а матеріал датчика – SS304 або SS316.
※ Методи з’єднання: різьбове з’єднання (підходить для труб діаметром менше DN50), фланцеве затискання, фланцеве з’єднання.
※ Структурні типи: інтегрований, розділений і вставний тип.
※ Джерело живлення: 24 В постійного струму/12 В постійного струму, живлення від батареї або подвійне джерело живлення 24 В постійного струму + батарея.
※ Типи виходу: стандартний вихід 4-20 мА, імпульсний вихід, протокол Modbus. HART (додатково).
⑴Діаметр труби: DN15-DN1500
⑵Тип: роздільний, вбудований, вставний (підходить для труб діаметром понад DN200)
⑶ Точність: ±1,0%
⑷Температура середовища: -20 градусів ~350 градусів
⑸ Матеріал корпусу клапана: SS304, SS316L
⑹Режим живлення: 24 В постійного струму, живлення від батареї, 220 В змінного струму (зовнішній суматор витрати)
⑺Режим виведення: імпульсний вихід, вихід 4~20Ma, Modbus (додатково), Hart (додатково)
⑻Форма з’єднання: затискач, різьба, фланцеве затискання, фланцеве з’єднання (стандартні варіанти: DIN, ANSI, JIS)
3. Вихровий витратомір високого{1}}тиску:
Вихрові витратоміри фланцевого-типу можна налаштувати відповідно до стандартів фланців, зокрема: DIN (DN6-DN250) і ANSI (ANSI150#-ANSI1500#).
4. Діапазон потоку витратоміра:
⑴ Діапазон вимірювань витрат рідини та звичайного газу:
|
Діаметр труби |
Діапазон витрати рідини (м³/год) |
Діапазон потоку звичайного газу (м³/год) |
||
|
Qmin |
Qмакс |
Qmin |
Qмакс |
|
|
DN15 |
0.3 |
3 |
3 |
30 |
|
DN20 |
0.6 |
6 |
6 |
60 |
|
DN25 |
1.0 |
12 |
10 |
120 |
|
DN32 |
1.2 |
15 |
12 |
180 |
|
DN40 |
1.5 |
31 |
15 |
275 |
|
DN50 |
2.2 |
49 |
25 |
458 |
|
DN65 |
3.6 |
84 |
40 |
730 |
|
DN80 |
5.5 |
127 |
55 |
1008 |
|
DN100 |
8.5 |
198 |
85 |
1550 |
|
DN125 |
13.3 |
309 |
140 |
2566 |
|
DN150 |
19.1 |
445 |
190 |
3483 |
|
DN200 |
34 |
790 |
340 |
6230 |
|
DN250 |
70 |
900 |
700 |
9000 |
|
DN300 |
130 |
2100 |
1200 |
21000 |
|
DN350 |
180 |
2500 |
1500 |
25000 |
|
DN400 |
230 |
3400 |
2000 |
34000 |
⑵ Діапазон вимірювання витрати пари:
5. Витратомір пари з компенсацією температури і тиску:
6. Запит пропозицій:
Q1. Ви виробник чи торгова компанія?
A1: Ми є виробником. Наша фабрика розташована в Кайфені, Китай, і працює з 2002 року. В основному ми виробляємо та продаємо різні промислові витратоміри та іншу продукцію. Ласкаво просимо до нас!
Q2. Які продукти та послуги ви можете надати?
A2: Ми можемо надати-послуги витратомірів на одній зупинці. Наша продукція включає різні промислові витратоміри, промислові ультразвукові лічильники води, датчики диференціального тиску, датчики тиску та інші прилади.
Q3. Які ваші умови упаковки?
A3: Як правило, ми вибираємо найбільш відповідну та надійну упаковку на основі ваги продукту та способу доставки. Для невеликих труб, особливо для експрес-доставки, ми використовуємо картонні коробки з пінопластом. Для труб більшого діаметру, особливо для морських перевезень, ми використовуємо дерев’яні ящики.
Q4. Який у вас час доставки?
A4: У нас є великий запас сировини та обладнання стандартної конфігурації. Наприклад, для стандартних типів до 50 штук орієнтовний час виготовлення та перевірки після отримання підтвердження замовлення становить 2 робочі дні. Не-стандартні типи: час виготовлення залежить від кількості та специфікацій, зазвичай займає 5 робочих днів. Щоб дізнатися більше, зверніться до нашого торгового представника.
Q5. Яка ваша мінімальна кількість замовлення (MOQ)?
A5: Наш MOQ становить 1 шт.
Q6. Як ви забезпечуєте хорошу якість продукції?
A6: У нас є повна система контролю якості; усі наші продукти проходять комплексну перевірку нашими відділами IQC та OQC перед відправкою клієнтам.
Q7. Який термін дії вашої пропозиції?
A7: Наша звичайна пропозиція дійсна протягом одного місяця. Для більш тривалих потреб зв’яжіться з нашим торговим представником для підтвердження.
Q8. Чи можете ви прийняти бренди OEM?
A8: Так, ми можемо приймати бренди OEM без додаткової плати.
Q9. Скільки триває гарантійний термін вашої продукції?
A9: Наш гарантійний термін становить 24 місяці. Якщо виникнуть проблеми з якістю продукції, ми можемо надати вам абсолютно нове обладнання з такими ж специфікаціями.
Q10. Чи можете ви виготовляти відповідно до зразків?
A10: Так, ми можемо виготовляти відповідно до ваших зразків або технічних креслень.
